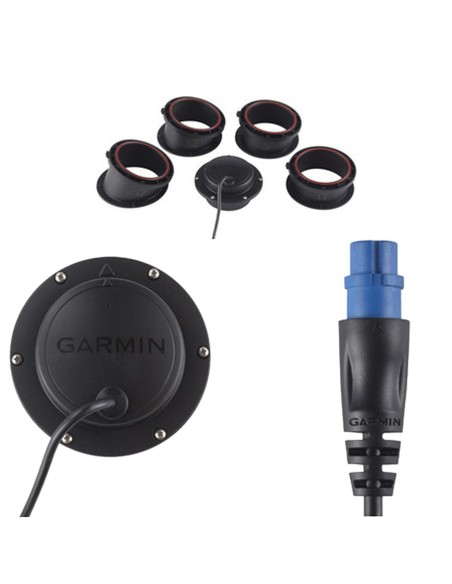

Garmin GT15M-IH trasduttore CHIRP da interno scafo 600 W
Il Garmin GT15M-IH, codice originale 010-12402-00, è un trasduttore per installazione interna su scafi in vetroresina idonei, progettato per la rilevazione della profondità mediante sonar tradizionale CHIRP a banda media.
Grazie alla tecnologia Mid-Band CHIRP 85-165 kHz e alla potenza nominale di 600 W, è una soluzione per chi desidera installare il sensore all'interno dell'imbarcazione, evitando il montaggio esterno sullo specchio di poppa.
Installazione interna allo scafo in vetroresina
Il GT15M-IH è progettato per essere montato all'interno dello scafo, utilizzando gli appositi serbatoi forniti nella confezione.
Questa configurazione permette di evitare l'esposizione diretta del trasduttore al flusso dell'acqua e può ridurre i problemi di lettura associati alla cavitazione dei trasduttori montati esternamente.
Importante: l'installazione richiede uno scafo in vetroresina compatibile e una zona di montaggio idonea alla trasmissione del segnale sonar. Gli scafi con anima sandwich o materiali non compatibili richiedono una verifica specifica prima dell'installazione.
Sonar CHIRP Mid-Band 85-165 kHz
Il Garmin GT15M-IH utilizza la tecnologia CHIRP tradizionale a banda media, con frequenze comprese tra 85 e 165 kHz.
La trasmissione CHIRP permette di elaborare gli echi del fondale e degli oggetti sommersi attraverso una gamma di frequenze, migliorando la separazione dei bersagli rispetto ai sistemi tradizionali a frequenza singola, quando supportata dall'ecoscandaglio.
Il trasduttore ha una potenza nominale di 600 W e un'ampiezza del fascio compresa tra circa 24° e 13°.
Rilevazione della profondità durante la navigazione
Il montaggio interno può essere particolarmente utile sulle imbarcazioni che navigano a velocità sostenute, quando i trasduttori esterni possono risentire delle turbolenze dell'acqua.
Le prestazioni effettive dipendono dalla struttura dello scafo, dal punto di installazione, dalle condizioni operative e dal dispositivo sonar utilizzato.
Quattro serbatoi per differenti inclinazioni dello scafo
Il kit include quattro serbatoi di montaggio in plastica, progettati per adattare l'installazione a scafi con inclinazione trasversale compresa tra 0° e 25°.
Per il corretto montaggio è necessario seguire le istruzioni Garmin e utilizzare i materiali e i liquidi prescritti dal produttore.
Compatibilità con ecoscandagli Garmin
Il trasduttore GT15M-IH utilizza un connettore Garmin a 8 pin.
È destinato a strumenti Garmin compatibili con sonar tradizionale CHIRP Mid-Band. Prima dell'acquisto è necessario verificare il modello esatto dell'ecoscandaglio, il tipo di porta e le frequenze supportate.
Per alcuni dispositivi con ingresso a 4 pin può essere richiesto un adattatore Garmin specifico. La compatibilità elettrica del connettore non garantisce automaticamente il funzionamento di tutte le modalità sonar.
Utilizzo insieme al Garmin GT30-TM
In configurazioni Garmin compatibili, il GT15M-IH può essere utilizzato insieme a un trasduttore GT30-TM e a un cavo adattatore appropriato.
Questa configurazione permette di dedicare il GT15M-IH alla lettura della profondità e il GT30-TM alle funzioni di scansione supportate dallo strumento.
Attenzione: il GT15M-IH da solo non fornisce immagini ClearVü o SideVü.
Scheda tecnica Garmin GT15M-IH
- Marca: Garmin
- Modello: GT15M-IH
- Codice produttore: 010-12402-00
- EAN: 0753759148577
- Tipo: trasduttore interno scafo
- Installazione: interna su scafi in vetroresina compatibili
- Tecnologia: sonar tradizionale CHIRP Mid-Band
- Frequenza: 85-165 kHz
- Potenza nominale: 600 W
- Ampiezza fascio: 24°-13°
- Profondità massima nominale: circa 580 metri in acqua dolce
- Lunghezza cavo: 6 metri
- Connettore: 8 pin
- Inclinazione scafo supportata: 0°-25°
- Rilevazione: profondità
- Sensore temperatura: non presente
La profondità massima indicata è un valore nominale e non garantisce prestazioni identiche in tutte le condizioni di utilizzo.

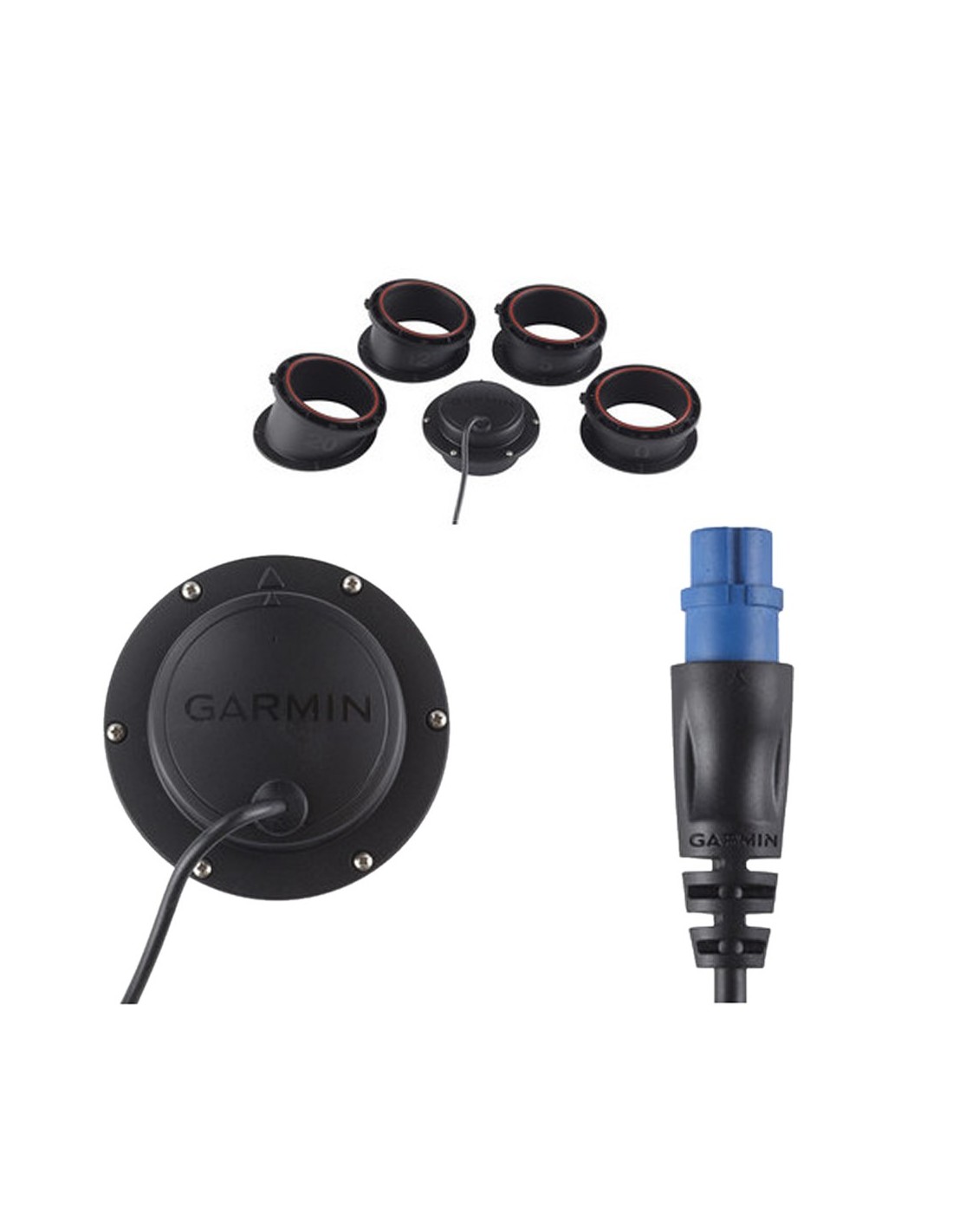

Contenuto della confezione
- Trasduttore Garmin GT15M-IH con cavo da 6 metri
- 4 serbatoi di montaggio in plastica
- Accessori di fissaggio
- Documentazione e istruzioni di installazione Garmin
Domande frequenti sul Garmin GT15M-IH
Il GT15M-IH richiede un foro passante nello scafo?
No. Il trasduttore viene installato internamente su uno scafo in vetroresina idoneo, senza richiedere un foro passante per il sensore.
Il Garmin GT15M-IH è adatto agli scafi sandwich?
Non va considerato automaticamente compatibile con scafi sandwich. Occorre verificare la struttura e il punto di montaggio seguendo le indicazioni Garmin.
Quali frequenze utilizza?
Utilizza sonar CHIRP tradizionale Mid-Band con frequenze da 85 a 165 kHz.
Il GT15M-IH misura la temperatura dell'acqua?
No. Questo modello è progettato per la rilevazione della profondità e non integra un sensore di temperatura dell'acqua.
Supporta ClearVü e SideVü?
No. Il GT15M-IH fornisce sonar CHIRP tradizionale. Per ClearVü o SideVü occorrono trasduttori e strumenti compatibili con tali tecnologie.
Posso collegarlo a qualsiasi ecoscandaglio Garmin?
No. È necessario verificare la compatibilità del modello Garmin e l'eventuale necessità di un adattatore specifico.
